在医疗器械和家用电器行业，产品断电后的剩余电压测试是确保使用安全的关键环节。剩余电压如果超过安全阈值，可能对用户造成电击风险，因此针对这一参数的精确测试成为制造商质量控制的关键要求。本文将从技术原理、应用场景和市场表现等维度，深度解析剩余电压测试仪的价值。

剩余电压测试的行业痛点

医疗器械和家用电器在拔断插头后，各电源插脚之间以及与外壳之间可能存在剩余电荷。如果这些电压未能在规定时间内降至安全范围，将直接威胁用户安全。传统测试方法往往存在以下问题：

测试精度不足：普通万用表的测试阻抗较低，无法准确反映高阻抗电路中的真实剩余电压值，导致测试结果与实际使用场景存在偏差。

断电时机不可控：电源电压波形处于不同相位时断电，会直接影响剩余电荷的初始值。缺乏峰值断电控制的设备，测试数据重复性差，难以满足标准要求。

测试流程复杂：需要手动切换测试点位，逐一检测各插脚之间及插脚与外壳的电压，效率低且容易遗漏关键测试组合。

专业测试仪的技术突破

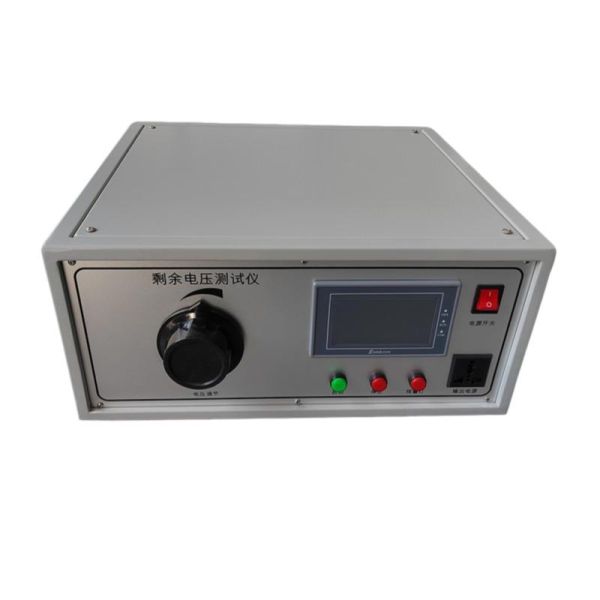

针对上述痛点，专业剩余电压测试仪通过技术创新实现了多项突破。东莞市中佳检测设备科技有限公司研发的ZJ-SY2000W剩余电压测试仪，在医用电气设备和家用电器检测领域展现出明显优势。

峰值断电技术

该设备采用峰值断电测试模式，能够精确识别电源电压波形的峰值点并在该时刻切断供电。这一技术确保了每次测试的初始条件一致，使测试数据具备高度可重复性。相较于随机断电方式，峰值断电可使剩余电压大化，更真实地反映产品的安全风险。

设备支持断开角度0~180度可调，默认设置为90度峰值断开，用户可根据不同标准要求灵活调整。这种设计既满足了GB9706.1-2020（医用电气设备标准）和GB4706.1-2005（家用电器标准）的测试要求，又为研发人员提供了多场景验证能力。

高阻抗测试系统

测试输入阻抗≥100MΩ是该设备的关键技术指标。这一高阻抗设计使得测试仪在接入被测电路时，几乎不会对原有电荷分布造成干扰，能够精确捕捉L-E极间、N-E极间以及可触及电容器的真实剩余电压。

测量电压分辨率达到0.1V，精度为±（测量值×1%+1V），确保即使是微小的电压变化也能被准确记录。设备的测量范围覆盖0~150V，足以应对医疗设备和家用电器的全部测试需求。

智能化测试流程

设备配备7寸彩色触摸屏操作界面，集成单片机控制系统，实现了测试流程的自动化管理。用户可通过触摸屏设置报警电压阈值（0~150V可调，默认34V），当测试结果超过设定值时，系统自动触发声光报警并切断输出电压，有效防止过压对设备和操作人员的潜在危害。

该测试仪支持手动/自动转换测试模式：手动模式下可针对特定极间进行分相测试，满足研发阶段的精细验证需求；自动模式则可完成三极间相互组合的测试，并自动保持各测试点的电压值，大幅提升批量检测效率。

多场景应用价值

医疗器械领域

医用电气设备的安全性直接关系到患者生命健康。GB9706.1-2020标准明确要求，设备在断电后1秒内，任意两个电源插脚之间的电压应降至34V以下。专业剩余电压测试仪通过精确的峰值断电和高阻抗测量，能够验证医疗设备是否满足这一强制性要求。

对于有源医疗器械产品，内部往往集成大容量滤波电容和复杂电路。这类产品的剩余电压测试需要同时评估电源插脚间电压和可触及电容器的残余能量。ZJ-SY2000W测试仪的多形式测试功能，可覆盖各电源插脚之间、每一插脚与外壳之间以及外部可触及电容器的全部测试需求，为医疗器械企业提供了一站式解决方案。

家用电器行业

家用电器种类繁多，从小功率的电动牙刷到大功率的空调设备，其内部电路结构差异明显。GB4706.1-2005标准对不同类型电器的剩余电压限值有明确规定，制造商需要针对每款产品进行严格验证。

专业测试仪的输出交流电压90V-250V可调特性，使其能够适配不同额定电压的电器产品。设备供电电源为单相220V，50/60HZ，输出功率2KW，足以驱动大部分家用电器进行满载测试。这种灵活性使得一台设备即可覆盖企业全系列产品的检测需求，降低了设备投资成本。

技术参数与标准符合性

中佳检测的剩余电压测试仪在技术参数设计上充分考虑了国家标准要求：

电压输出精度：输出电压90V-250V范围内，分辨率0.1V，精度1%，确保被测设备的供电条件符合测试规范。

断电控制精度：供电断开角度可在0~180度范围内调节，默认90度峰值断开，满足标准对断电时机的严格要求。

安全保护机制：报警电压0~150V可设置，默认34V，与医疗设备和家用电器的安全阈值高度契合。当测试结果超标时，设备自动切断电压并声光报警，避免二次风险。

人机交互：7寸彩色触摸屏显示，单片机控制，操作界面直观，参数设定便捷，降低了操作人员的培训成本。

市场应用与用户反馈

在医疗器械和家用电器制造领域，精确的剩余电压测试是产品获得认证的必要条件。专业测试设备的应用，不仅帮助企业满足GB9706.1-2020和GB4706.1-2005等强制性标准要求，更在产品研发阶段提供了可靠的验证手段。

多家医疗器械企业反馈，采用高阻抗测试系统后，能够准确识别出原本被忽略的潜在安全隐患。例如，某呼吸机制造商在使用专业测试仪后发现，其早期产品的滤波电容容量偏大，导致断电后剩余电压衰减速度不达标。通过优化电路设计，产品顺利通过了第三方检测机构的认证。

家用电器生产企业则更关注测试效率。中佳检测设备的自动测试模式，能够在30秒内完成一台设备的全部测试组合，相比人工逐点测试效率提升超过70%。这对于大批量生产的企业而言，意味着明显的成本节约和产能提升。

行业发展趋势

随着电气安全标准的持续更新，剩余电压测试的技术要求日益严格。2020年版GB9706标准相比旧版，在测试方法和限值设定上都有重要调整。这要求测试设备必须具备更高的测量精度和更强的适应性。

智能化成为测试设备的重要发展方向。通过集成数据记录、报表生成、MES系统对接等功能，测试设备不仅是检测工具，更成为企业质量管理体系的重要组成部分。虽然当前部分测试仪已具备基础数据存储能力,但更深度的数据分析和追溯功能仍有待进一步开发。

模块化设计则让测试设备能够适配更多应用场景。例如，针对新能源汽车充电设备的剩余电压测试，需要设备支持更高电压等级和更复杂的测试流程。可扩展的硬件架构和灵活的软件配置，将成为专业测试仪的关键竞争力。

选型建议

对于医疗器械和家用电器制造企业，选择剩余电压测试仪时应重点关注以下要素：

标准符合性：设备是否满足GB9706.1-2020、GB4706.1-2005等现行标准的测试要求，包括峰值断电、高阻抗测量等关键技术指标。

测试效率：是否支持自动测试模式，能否快速完成多点位组合测试，这直接影响生产线的检测产能。

精度与稳定性：测量分辨率和精度是否满足微小电压变化的捕捉需求，设备长期使用的稳定性如何。

安全防护：是否具备完善的报警和保护机制，避免过压对设备和人员造成伤害。

可扩展性：设备是否预留通讯接口，能否与企业的MES或ERP系统对接，实现数据追溯和质量管理。

中佳检测设备作为专注于自动化智能检测系统的提供商，其剩余电压测试仪产品在上述维度均有成熟方案。对于追求高效率、高精度的企业用户，选择符合行业标准且技术参数完备的专业设备，是保障产品安全和提升市场竞争力的重要投资。

总结

剩余电压测试是电气安全验证的关键环节，专业测试设备通过峰值断电、高阻抗测量和智能化流程等技术创新，有效解决了传统方法精度不足、效率低下的痛点。在医疗器械和家用电器行业，精确的剩余电压测试不仅是满足标准的必要条件，更是提升产品安全性和市场信任度的重要手段。

随着电气安全标准的持续演进和智能制造的深入推进，剩余电压测试设备将朝着更高精度、更强智能化和更好扩展性的方向发展。对于制造企业而言，选择技术成熟、符合标准且具备良好服务支持的测试设备供应商，是构建可靠质量管理体系的基础。
